條形光源FL-B

發布時間：2022-12-17瀏覽次數：80737

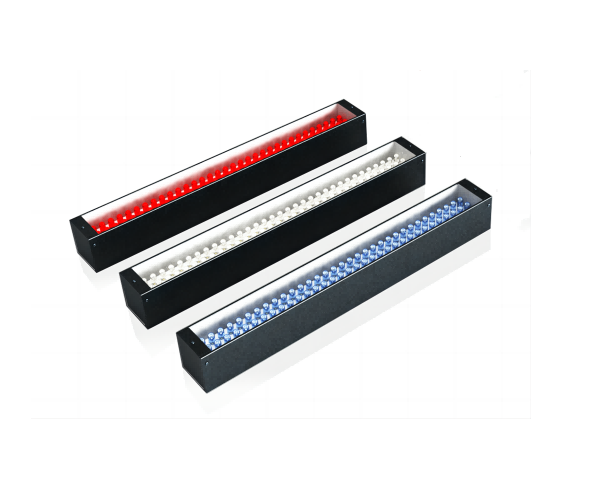

條形光源 FL-B

[特點】

對長條形樣品均勻打光

安裝角度靈活，可自由調整打光角度和高度

可搭配擴散片或偏光片，達到去除高反光的效果

玻璃邊緣破片檢測

連接器端子檢測

印刷體表面字符OCR檢測

【型號說明】

FL	-	B	-	100	X	19	W
①		②		③		④	⑤

① ：品牌

② ：條形光源系列

③ ：長度，單位：mm

④ ：寬度，單位：mm

⑤ ：顏色 - R紅色，G綠色，B藍色，W白色，IR紅外，UV紫外

· 全部型號可加擴散板/偏光片板

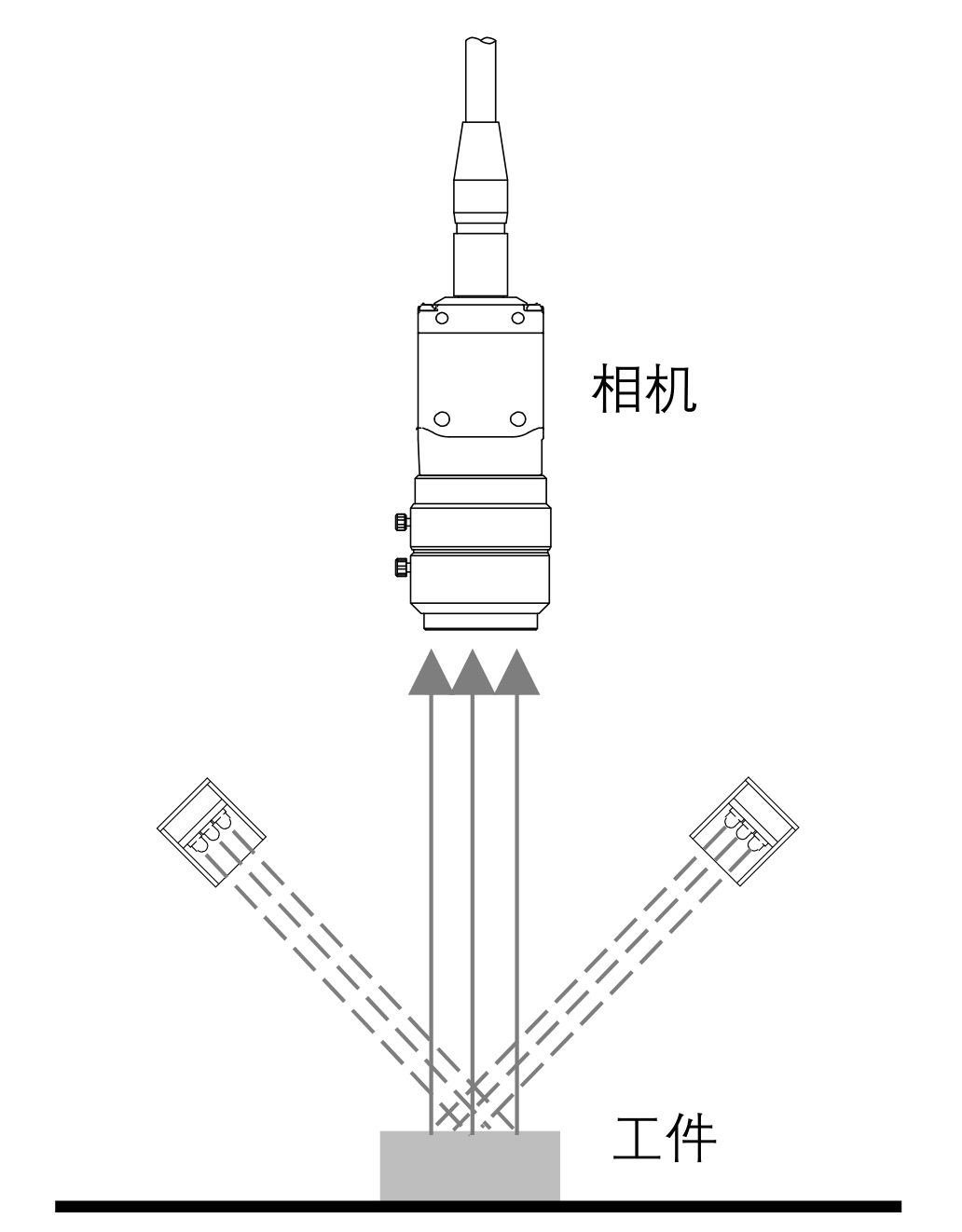

【安裝示意圖】

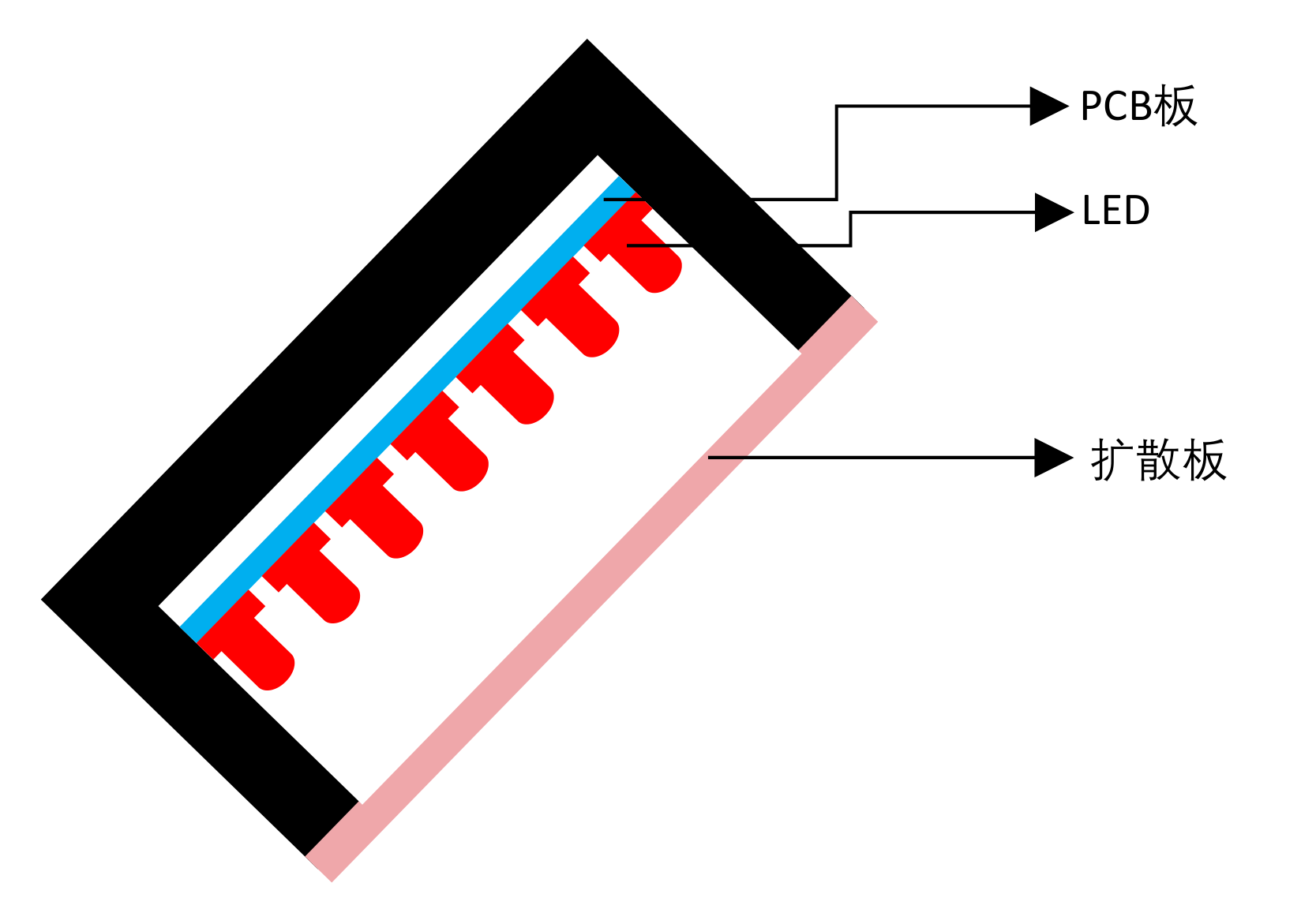

【結構示意圖】

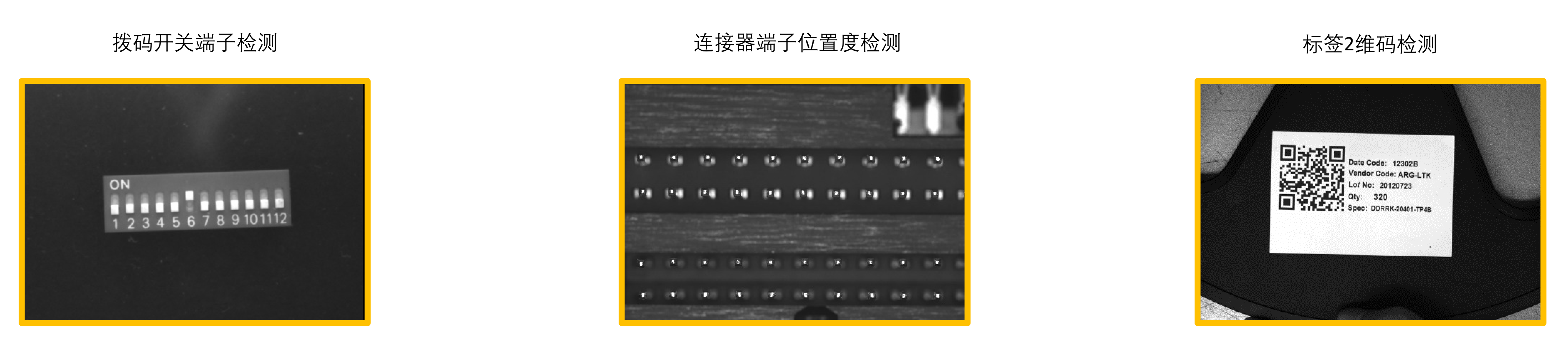

【檢測效果圖】


【參數表】

型號	電壓	功率（R）	功率（G/B/W）	長度mm	寬度mm	重量g	延長線	控制器	2D尺寸圖
FL-B-50X19R/G/B/W	24V	0.9W	1.5W	50	19	45	FL-D 2/3/5/10	FL-DC-48-2 FL-AC-48-2 FL-AC-96-4 FL-ACD/FL-DCD等數字控制器	下載
FL-B-80X19R/G/B/W	24V	1.7W	2.3W	80	19	58			下載
FL-B-100X19R/G/B/W	24V	2W	2.6W	100	19	71			下載
FL-B-144X19R/G/B/W	24V	3W	3.5W	144	19	85			下載
FL-B-190X19R/G/B/W	24V	3.6W	4.3W	190	19	107			下載
FL-B-200X20R/G/B/W	24V	4.6W	5.2W	200	20	240			下載
FL-B-300X20R/G/B/W	24V	6.9W	7.8W	300	20	337			下載
FL-B-400X20R/G/B/W	24V	9.3W	10.4W	400	20	422			下載
FL-B-500X20R/G/B/W	24V	11.5W	12.9W	500	20	522			下載
FL-B-600X20R/G/B/W	24V	13.8W	15.5W	600	20	620			下載
FL-B-700X20R/G/B/W	24V	16.1W	18.1W	700	20	700			下載
FL-B-800X20R/G/B/W	24V	18.4W	20.7W	800	20	795			下載
FL-B-900X20R/G/B/W	24V	20.7W	23.3W	900	20	882			下載
FL-B-1000X20R/G/B/W	24V	23W	25.9W	1000	20	1044			下載
FL-B-67X30R/G/B/W	24V	2.3W	3.4W	67	30	112			下載
FL-B-86X30R/G/B/W	24V	3.6W	5.1W	86	30	136			下載
FL-B-100X30R/G/B/W	24V	4W	5.2W	100	30	169			下載
FL-B-150X30R/G/B/W	24V	6.2W	7.8W	150	30	228			下載
FL-B-200X30R/G/B/W	24V	8W	10.4W	200	30	291			下載
FL-B-300X30R/G/B/W	24V	11.2W	12W	300	30	398			下載
FL-B-400X30R/G/B/W	24V	14.9W	16W	400	30	536			下載
FL-B-500X30R/G/B/W	24V	18.6W	20W	500	30	640			下載
FL-B-600X30R/G/B/W	24V	21.4W	23W	600	30	798			下載
FL-B-700X30R/G/B/W	24V	25W	26.8W	700	30	896		FL-AC-144-2	下載
FL-B-800X30R/G/B/W	24V	28.6W	30.7W	800	30	1045			下載
FL-B-900X30R/G/B/W	24V	32.2W	34.5W	900	30	1195			下載
FL-B-1000X30R/G/B/W	24V	35.8W	38.4W	1000	30	1320			下載
