環形低角度光源FL-R

發布時間：2022-12-23瀏覽次數：140601

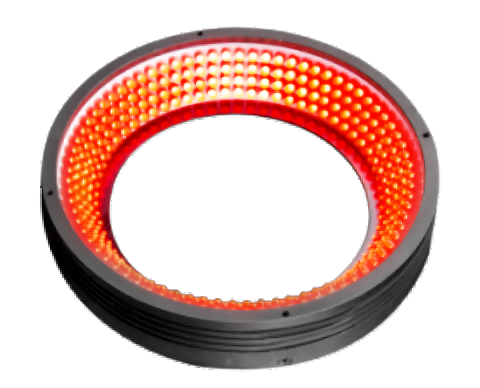

環形低角度 FL-R

【特點】

LED水平高密度排列，亮度高

低角度照射，可凸出產品邊緣以及凹凸的信息

結構緊湊，節省安裝空間

產品邊緣輪廓提取檢測

O型圈邊緣破損檢測

玻璃瓶口邊緣崩缺檢測

【型號說明】

FL	-	R	-	90	30	W
①		②		③	④	⑤

① ：品牌

② ：環形光源系列

③ ：直徑大小，單位：mm

④ ：LED角度

⑤ ：顏色 - R紅色，G綠色，B藍色，W白色，IR紅外，UV紫外

· 全部型號可加擴散板/偏光片板

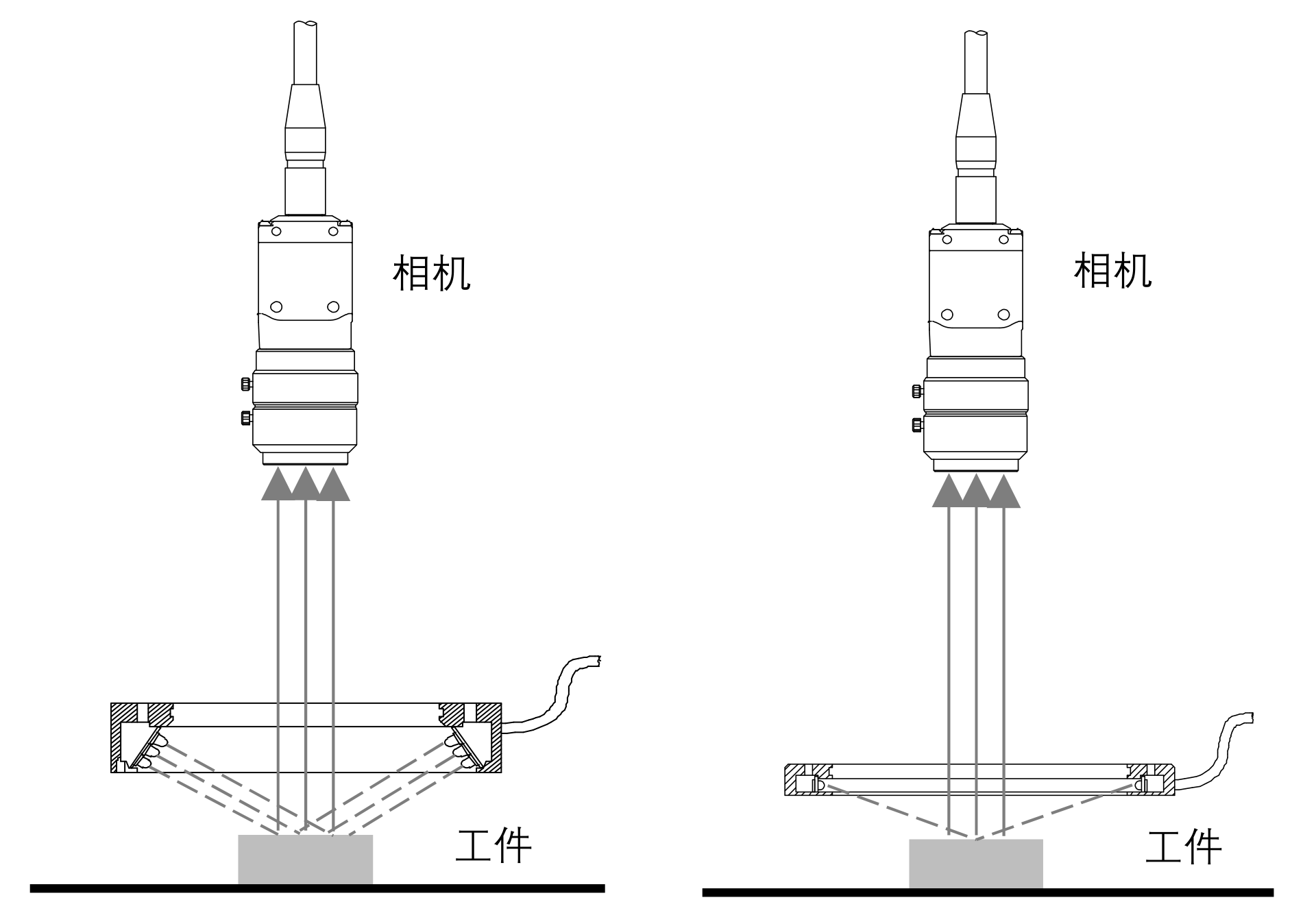

【安裝示意圖】

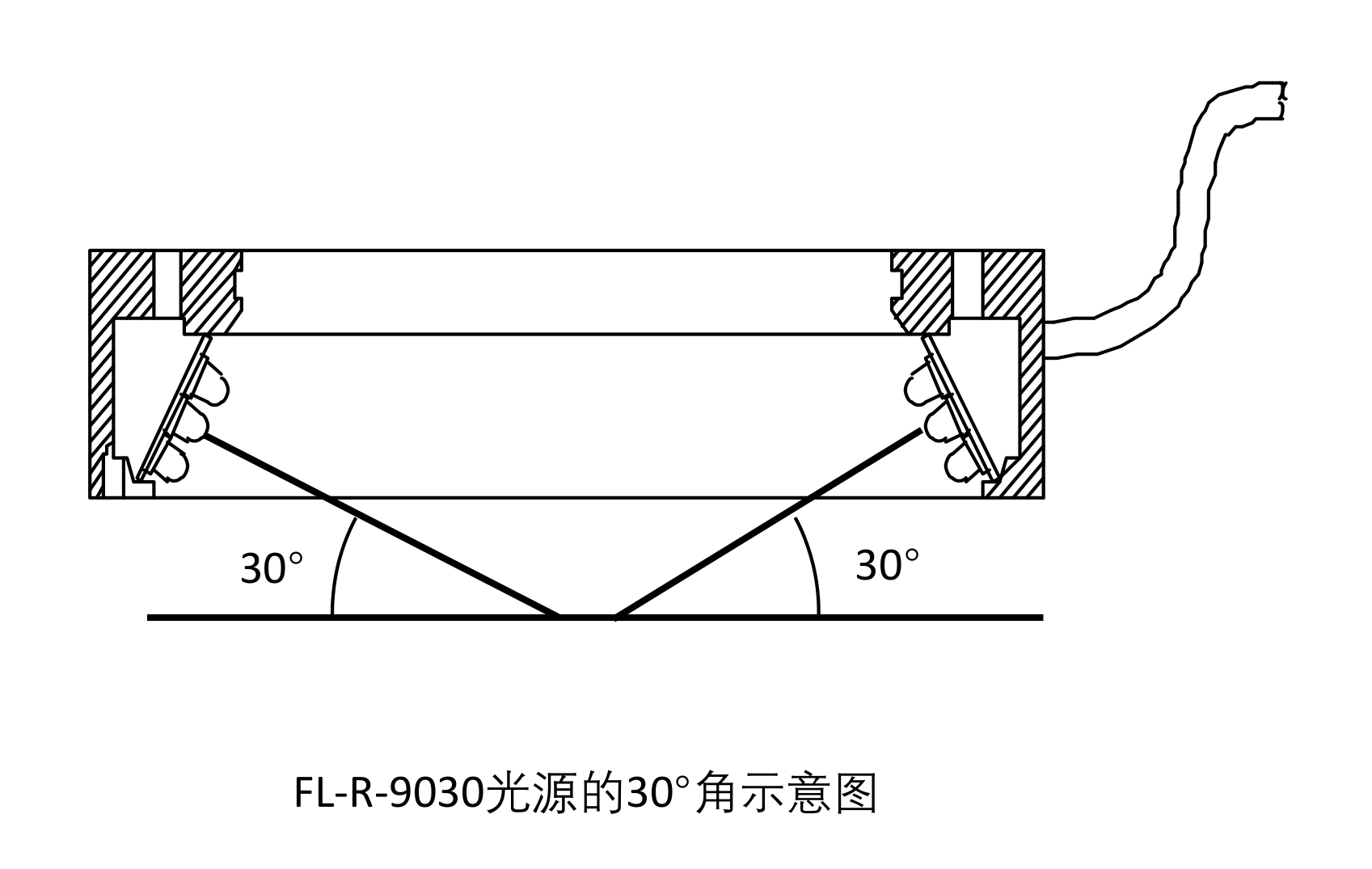

【結構示意圖】


【檢測效果圖】


【參數表】

型號	電壓	功率（R）	功率（G/B/W）	外徑mm	內徑mm	角度°	重量g	延長線	控制器	2D尺寸圖
FL-R-5445R/G/B/W	24V	1.7W	2.3W	54	25	45	79	FL-D 2/3/5/10	FL-DC-48-2 FL-AC-48-2 FL-AC-96-4 FL-ACD/FL-DCD等數字控制器	下載
FL-R-7045R/G/B/W	24V	3.2W	4.6W	70	35	45	107			下載
FL-R-9245R/G/B/W	24V	5.5W	8.1W	92	52	45	173			下載
FL-R-10045R/G/B/W	24V	7.7W	11.2W	100	52	45	226			下載
FL-R-7430R/G/B/W	24V	3.1W	4.8W	74	41	30	102			下載
FL-R-9030R/G/B/W	24V	3.4W	4.8W	90	57	30	123			下載
FL-R-10030R/G/B/W	24V	6W	7.4W	100	70	30	175			下載
FL-R-12030R/G/B/W	24V	8.6W	9W	120	80	30	215			下載
FL-R-15130R/G/B/W	24V	8.4W	12.1W	151	114	30	276			下載
FL-R-20230R/G/B/W	24V	12.4W	15.5W	202	167	30	350			下載
FL-R-7415R/G/B/W	24V	4W	5W	74	38	15	111			下載
FL-R-13015R/G/B/W	24V	8.8W	11W	131	94	15	257			下載
FL-R-15015R/G/B/W	24V	12W	15W	150	112	15	298			下載
FL-R-17015R/G/B/W	24V	12.2W	17.3W	175	136	15	325			下載
FL-R-24015R/G/B/W	24V	17.3W	21W	240	198	15	550			下載
FL-R-10010R/G/B/W	24V	4.5W	5W	100	72	10	149			下載
FL-R-5600R/G/B/W	24V	1.2W	1.5W	56	24	0	53			下載
FL-R-8000R/G/B/W	24V	1.8W	2.1W	80	50	0	75			下載
FL-R-10100R/G/B/W	24V	2.1W	3.5W	101	70	0	97			下載
FL-R-12000R/G/B/W	24V	2.5W	3.1W	120	90	0	150			下載
FL-R-15100R/G/B/W	24V	3.5W	5.1W	151	121	0	298			下載
FL-R-18100R/G/B/W	24V	3.5W	6.4W	181	151	0	340			下載
FL-R-21100R/G/B/W	24V	4.8W	6.8W	211	180	0	360			下載
