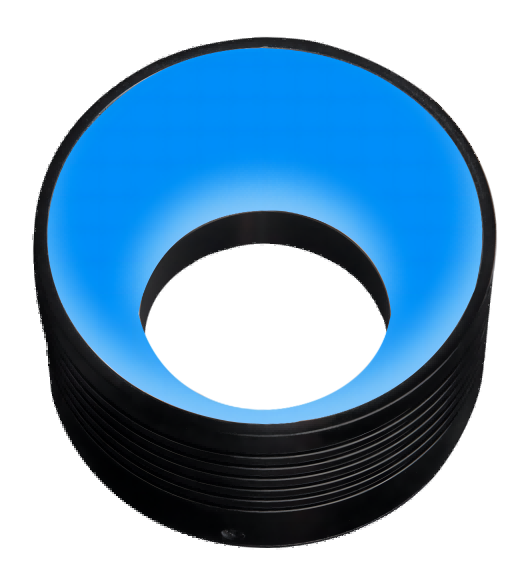

漫反射低角度環形光源FL-RML

發布時間：2022-12-02瀏覽次數：3154


漫反射環形低角度 FL-RML

【特點】

采用漫反射板，可以獲得均勻的成像效果

低角度搭配漫反射，使產品邊緣信息更加均勻.

金屬件表面劃痕，凹凸檢測

槽口中心定位檢測

瓶口破損檢測

【型號說明】

FL	-	RML	-	100	W
①		②		③	④

① ：品牌

② ：漫反射低角度系列

③ ：直徑，單位：mm

④ ：顏色 - R紅色，G綠色，B藍色，W白色

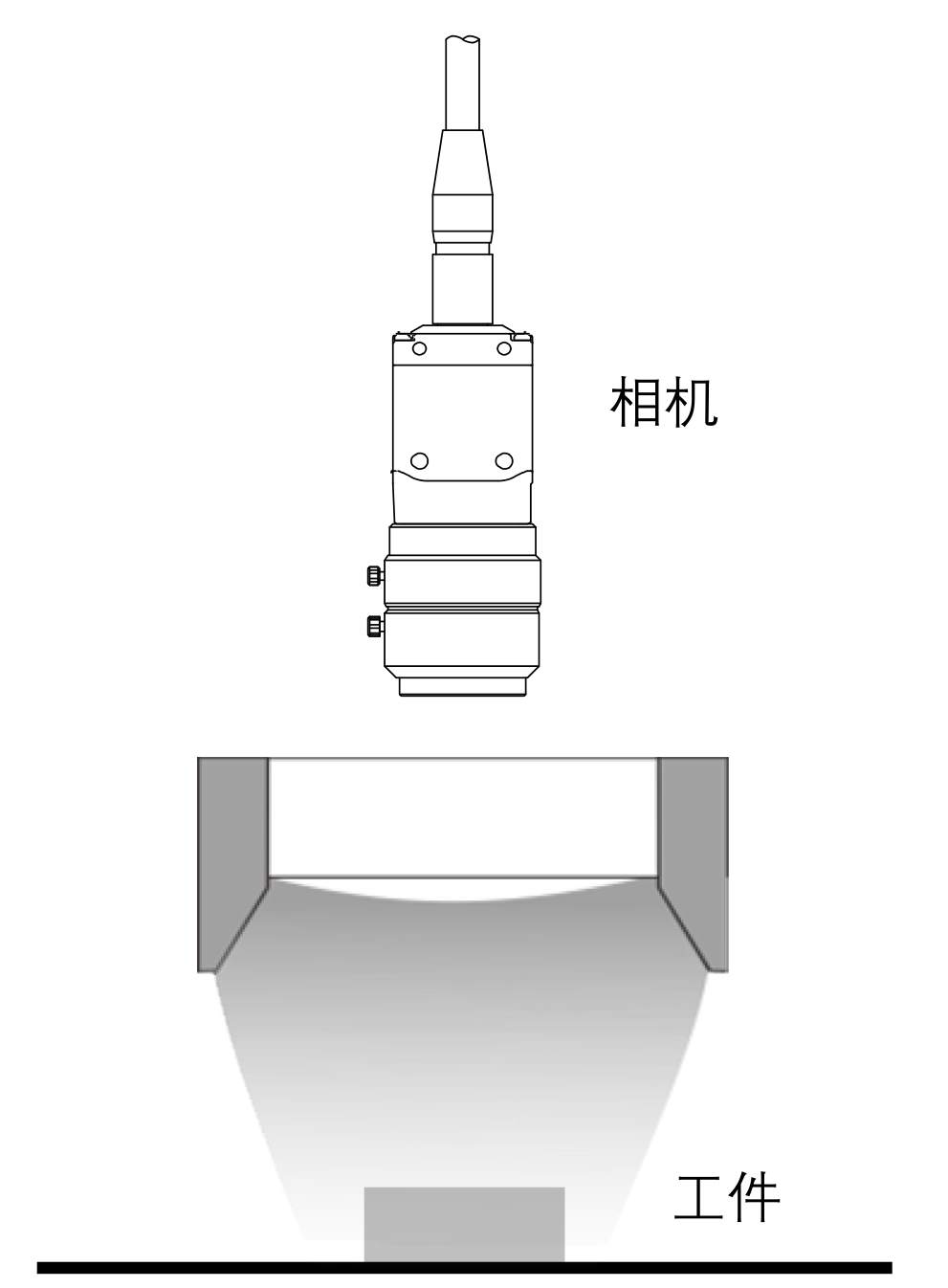

【安裝示意圖】

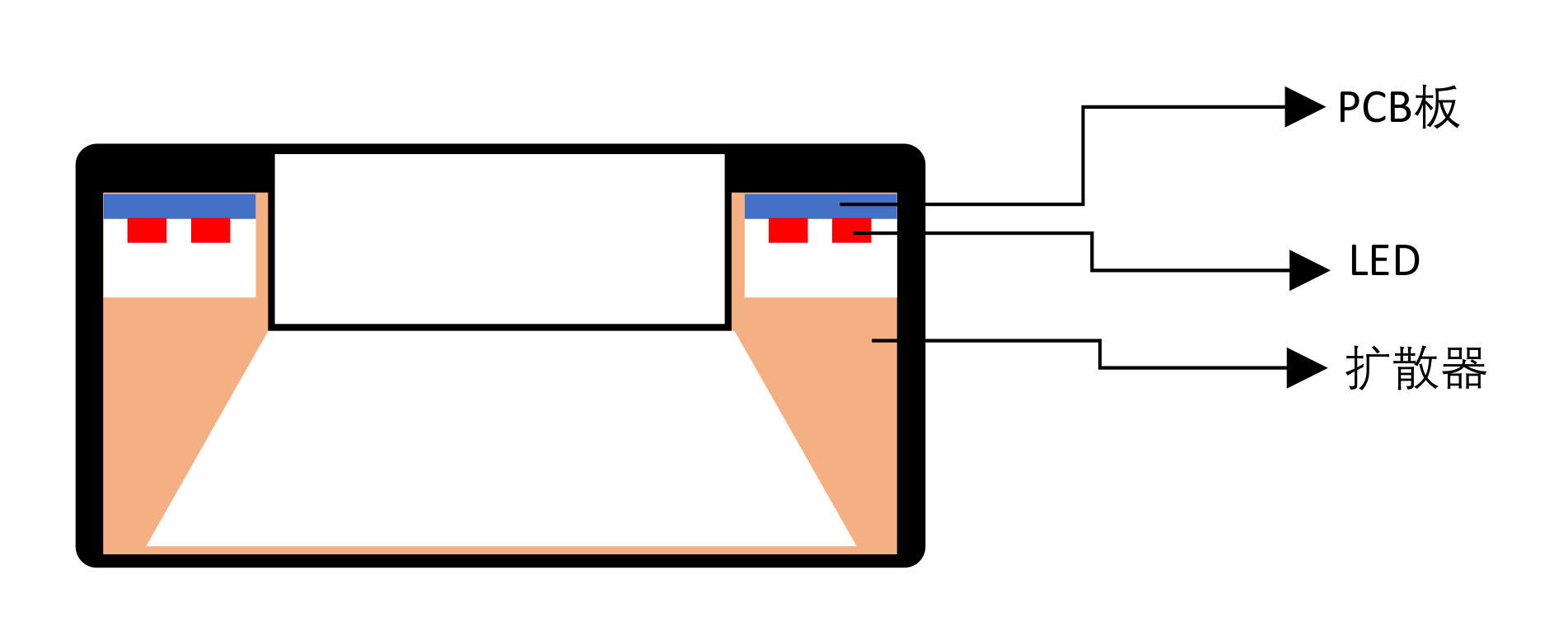

【結構示意圖】

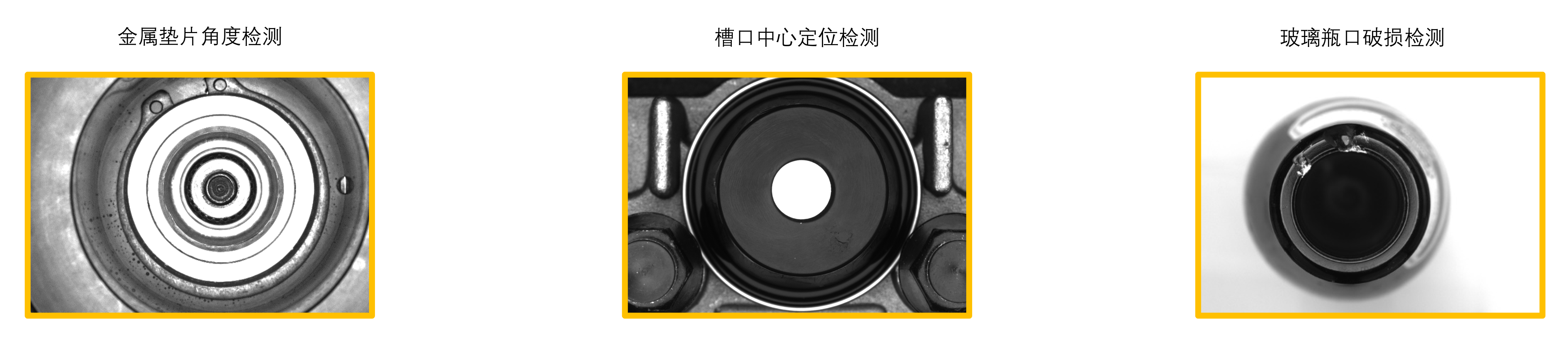

【檢測效果圖】


【參數表】

型號	電壓	功率（R）	功率（G/B/W）	外徑mm	內徑mm	高度mm	重量g	延長線	控制器	2D尺寸圖
FL-RML-51R/G/B/W	24V	2.2W	3.2W	51	18	42	85	FL-D 2/3/5/10	FL-DC-48-2 FL-AC-48-2 FL-AC-96-4 FL-ACD/FL-DCD等數字控制器	下載
FL-RML-76R/G/B/W	24V	2W	2.6W	76	43	42	177			下載
FL-RML-100R/G/B/W	24V	2.2W	3W	100	73	40	206			下載
FL-RML-136R/G/B/W	24V	3.4W	5.4W	136	109	40	272			下載
FL-RML-180R/G/B/W	24V	3.8W	6.1W	180	153	40	376			下載
FL-RML-250R/G/B/W	24V	4.3W	6.8W	250	210	50	896			下載
