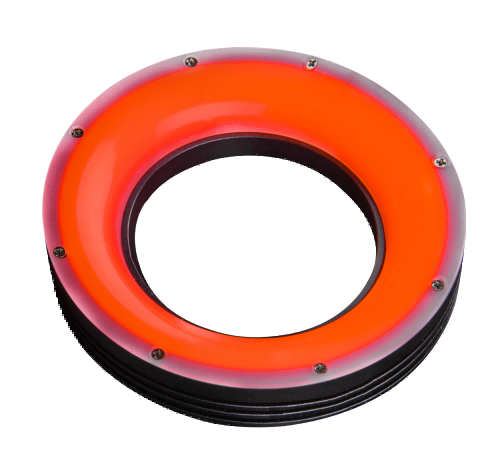

漫反射高亮環形光源FL-RMH

發布時間：2022-12-04瀏覽次數：5363


漫反射高亮環形 FL-RMH

【特點】

大功率LED配合漫反射板，實現高亮，高均勻照射

漫反射板經過消光處理，使成像效果更加均勻

安裝靈活，WD高時可實現近似碗光的效果，WD低時可實現近似低角度的效果

塑料外殼OCR字符檢測

金屬件上刻印檢測

塑料件位置角度檢測

【型號說明】

FL	-	RMH	-	110	W
①		②		③	④

① ：品牌

② ：漫反射高亮系列

③ ：外直徑，單位mm

④ ：顏色 - R紅色，G綠色，B藍色，W白色

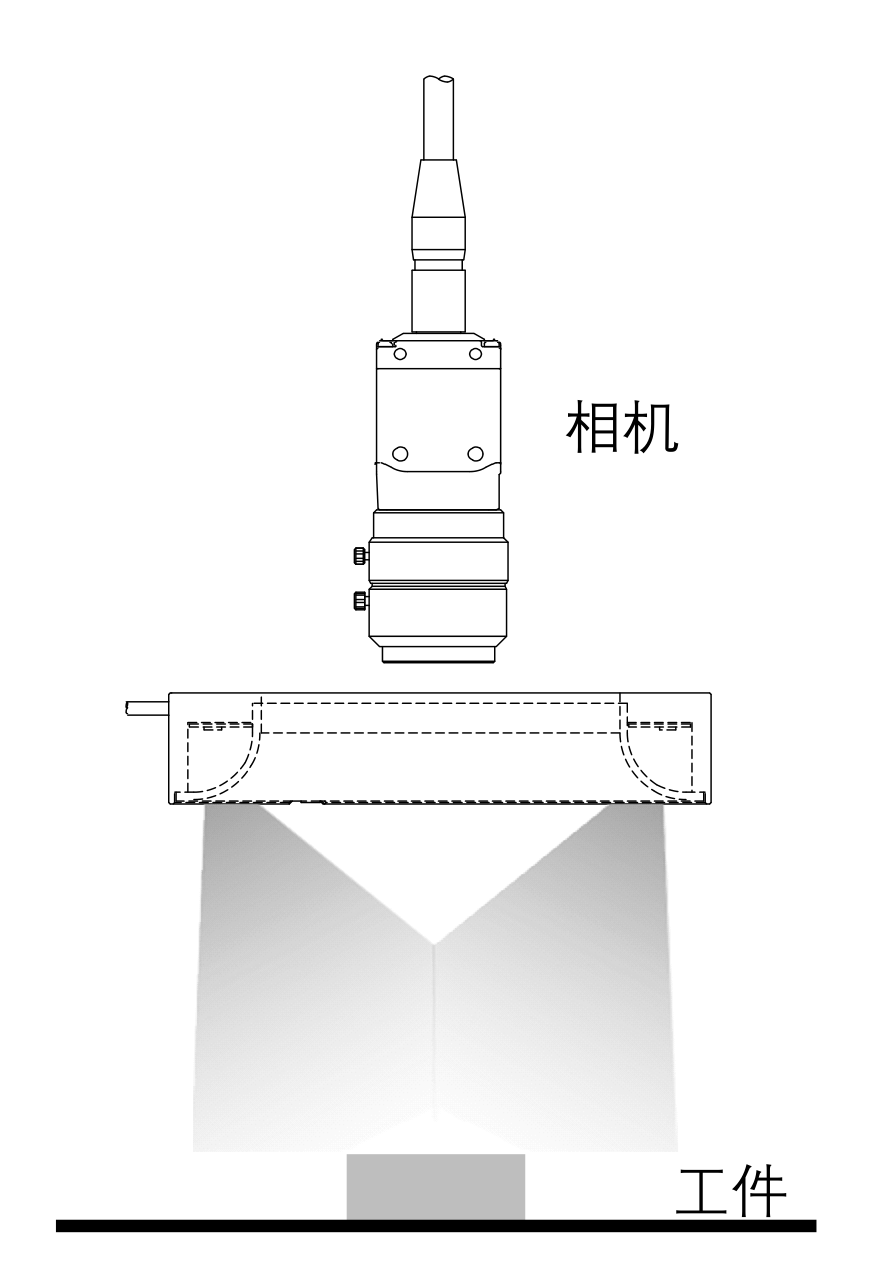

【安裝示意圖】

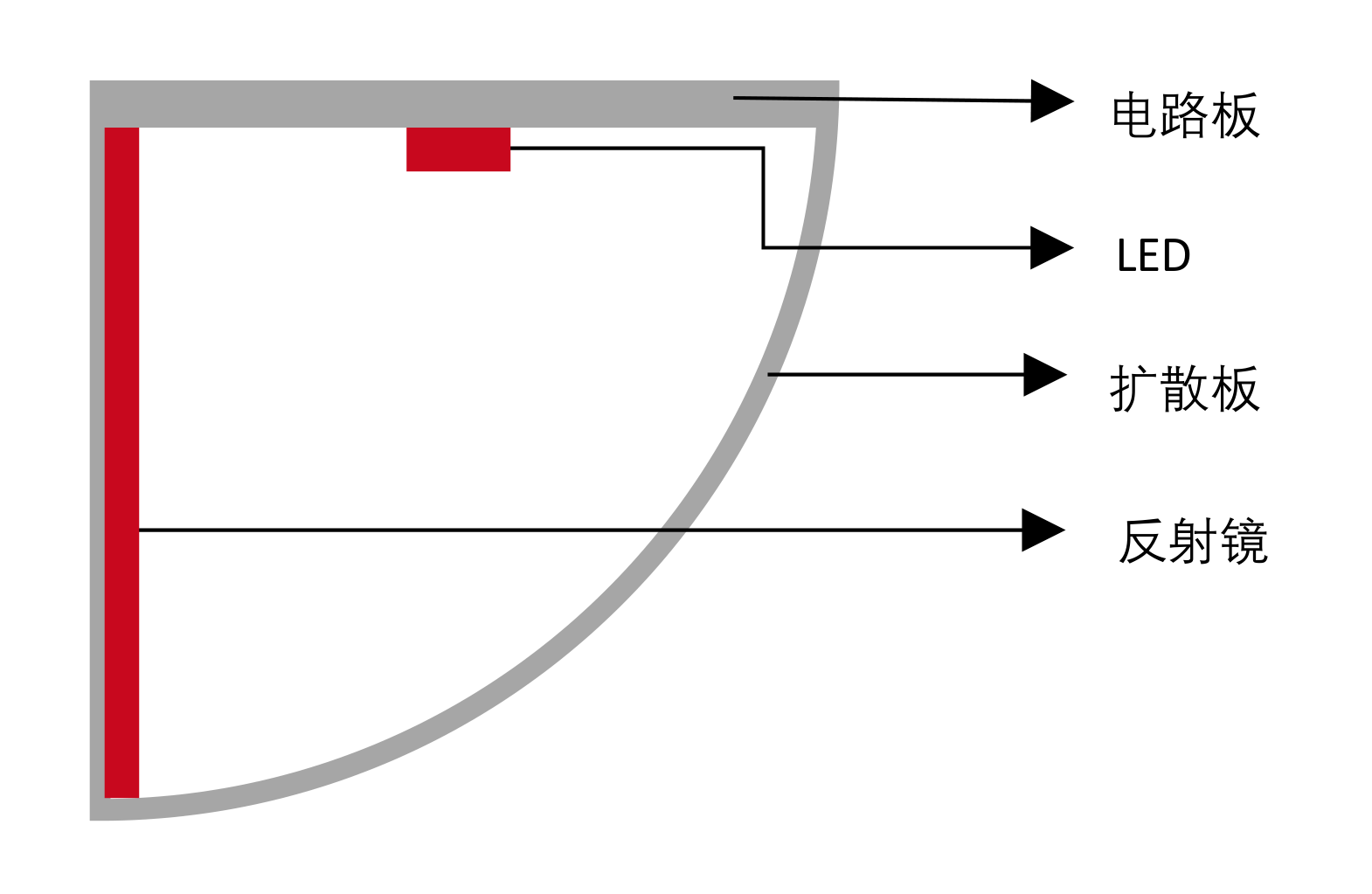

【結構示意圖】

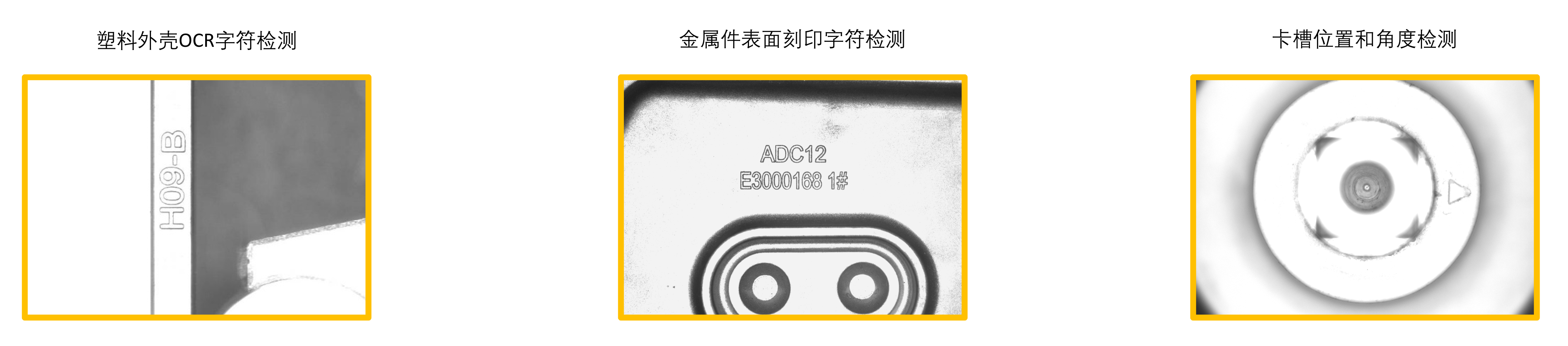

【檢測效果圖】


【參數表】

型號	電壓	功率（R）	功率（G/B/W）	外徑mm	內徑mm	高度mm	重量g	延長線	控制器	2D尺寸圖
FL-RMH-70R/G/B/W	24V	2.6W	3.4W	76	42	21.8	118	FL-D 2/3/5/10	FL-DC-48-2 FL-AC-48-2 FL-AC-96-4 FL-ACD/FL-DCD等數字控制器	下載
FL-RMH-80R/G/B/W	24V	3W	4W	80	36	26.5	150			下載
FL-RMH-110R/G/B/W	24V	4.9W	5.9W	114	68	22	202			下載
FL-RMH-130R/G/B/W	24V	5.5W	6.2W	130	86	26.5	260			下載
FL-RMH-170R/G/B/W	24V	9.2W	14.4W	176.6	111	29.6	442			下載
